“Autorizados para estampar sus productos con el sello ASME.”

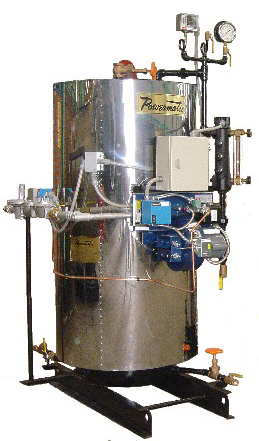

	Capacidad: 20, 25 y 40 HP (C.C.) Presión de diseño: 100 PSI std. Temperatura: 65°C -atmosférico. 80°C, 100°C, 120°C - presurizado. Servicio: Circuito cerrado de agua caliente. Combustible: Gas L.P. o Gas Natural. Alimentación eléctrica requerida: 115 V monofásica.

Características:

• Caldera de tubos de humo de cuatro pasos.
• Diseñada y fabricada con estricto apego al código ASME sección IV.
• Operación automática.
• Baja caída de presión a través de la caldera (menor bomba recirculadora).
• Base de acero estructural.
• Quemadores ecológicos marca Powerflame con aprobaciones UL que cumple ampliamente con la NOM-085-ECOL-1994.

Accesorios instalados en la caldera:

• Panel de control integrado con:

  Timbre por bajo nivel de agua, foco piloto de encendido, foco piloto de falla de flama y foco piloto de corte por bajo nivel de agua.

• Tren de gas completo:

  Válvula principal de cierre hermético manual de esfera.

  Segunda válvula manual de esfera.

  Válvula de acción automática con cierre instantáneo en caso de falla, con reguladora de presión de ajuste fino integral.

  Segunda válvula auxiliar de acción automática con cierre instantáneo en caso de falla.

• Válvulas:

Purga de fondo:

Válvula de cierre lento de tipo globo.

Salida de agua caliente:

Válvulas de retorno y salida de flujo libre tipo esfera.

• Termómetro para la salida principal de agua caliente.
• Válvula de alivio calibrada de acuerdo al código ASME.
• Termómetro de chimenea tipo carátula.
• Programador Automático de combustión Honeywell.
• Control de temperatura Honeywell.
• Control de presión mínima Honeywell.

Aplicaciones:

• Calefacción central y aire acondicionado.
• Circuitos cerrados para usos industriales.

Requerimientos:

• Circuito cerrado de agua caliente con agua desmineralizada y un PH mayor a 10.
• Bomba recirculadora de agua, instalada en la tubería de entrada a la caldera.
• Tanque de expansión.
• Presión requerida en función de la temperatura de operación y de las caídas de presión a través del sistema.
• Juntas de expansión en las conexiones de entrada y salida del agua de la caldera que liberen los momentos de fuerza por expansión.
• Flujo mínimo requerido en función de la capacidad de la caldera y el diferencial de temperatura entre la temperatura de entrada y la temperatura de salida de la caldera.

Guía Técnica:

Los siguientes archivos tienen un tiempo de descarga promedio de 3 minutos.

Si desea recibir las Guías Mecánicas de Instalación en formato Autocad para incluirlas en sus proyectos contáctenos en: ventas@powermaster.com.mx

• Hoja de Especificaciones Técnicas Powermatic HW.
• Guía Mecánica de Instalación 1 caldera HW en gas.
