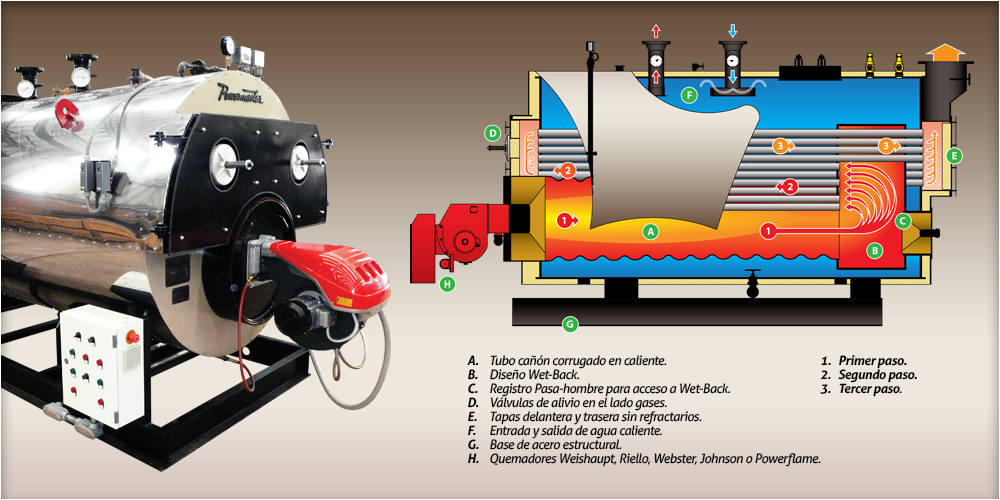

- Calentador de tubos de humo de tres pasos.
- Diseño y fabricación con estricto apego al código ASME.
- Tubo cañón diseñado para bajos coeficientes de fatiga por calor (Larga vida útil).
- Baja caída de presión a través de la caldera (menor bomba recirculadora).
- Altas eficiencias de operación, hasta del 93%.
- Panel de control integrado.
- Operación automática.
- Cámara de retorno de gases de combustión totalmente enfriada por agua (Wet-Back) a partir de 80 HP.
|
 |
|
|
 |
- Calefacción central y aire acondicionado.
- Circuitos cerrados de agua caliente para usos industriales.
|
|
 |
- Circuito cerrado de agua caliente con agua desmineralizada y un PH mayor a 10.
- Bomba recirculadora de agua, instalada en la tubería de entrada a la caldera.
- Tanque de expansión.
- Presión requerida en función de la temperatura de operación y de las caídas de presión a través del sistema.
- Control de presión mínima.
- Conexiones de entrada y salida del agua de la caldera, libres de momentos de fuerza por expansión (Juntas de expansión).
- Flujo mínimo requerido en función de la capacidad de la caldera y el diferencial de temperatura entre a temperatura de entrada y la temperatura de salida de la caldera.
- Presión mínima requerida constante.
- La caída de presión de los intercambiadores de calor o de los usuarios, sumada a la caída de presión a través de la caldera, tuberías, accesorios y controles, mas 0.5 kg/cm2, nos dan la presión de operación necesaria. La bomba recirculadora de agua caliente debe vencer esta suma de caídas de presión dando el flujo mínimo requerido.
- Tuberías de interconexión estándar de acero.
- Juntas de expansión.
|
|
 |
 |
Los siguientes archivos tienen un tiempo de descarga promedio de 3 minutos.
Las dimensiones y cotas de las guias de instalcion se encuentran en el archivo de Especificaciones Tecnicas. |
|
| |
Especificaciones Técnicas:
|
|
