“Autorizados para estampar sus productos con el sello ASME.”

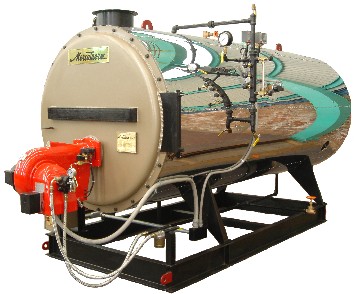

	Capacidad: 10 a 200 HP. Presión de Operación: 0.9 kg/cm2. Temperatura: Hasta 65°C. Servicio: Agua caliente para servicios. Combustible: Diesel, Gas L.P., Gas Natural o Duales.

Características:

• Generador de agua caliente de tubos de humo de dos pasos, con intercambiador de calor integral (Instalado en el domo de vapor).
• Diseñado y fabricado con estricto apego al código ASME.
• Tubo cañón diseñado para bajos coeficientes de fatiga por calor (Larga vida útil).
• Panel de control integrado.
• Operación automática.
• Puertas delanteras y traseras embisagradas para fácil acceso a las cámaras de humo.
• Base de acero estructural.
• Quemadores ecológicos marca Weishaupt con aprobaciones DIN o CE y Powerflame con aprobaciones UL, IRI o FM. Ambas unidades cumplen ampliamente con la NOM-085-ECOL-1994

Guía Técnica:

Los siguientes archivos tienen un tiempo de descarga promedio de 6 minutos.

Si desea recibir las Guías Mecánicas de Instalación en formato Autocad para incluirlas en sus proyectos contáctenos en: ventas@powermaster.com.mx

• Hoja de Especificaciones Técnicas Mercatherm SMB.
• Guía Mecánica de Instalación 1 generador en gas.
• Guía Mecánica de Instalación 2 generadores en gas.
• Guía Mecánica de Instalación 1 generador en diesel.
• Guía Mecánica de Instalación 2 generadores en diesel.
• Guía Mecánica de Instalación 1 generador dual gas-diesel.
• Guía Mecánica de Instalación 2 generadores duales gas-diesel.

Si no tiene Adobe Acrobat Reader obténgalo gratuitamente en el siguiente:

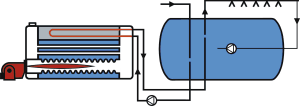

Operación: Su diseño de dos pasos permite la incorporación de un intercambiador de calor en el domo de vapor. El agua en el interior del generador de agua caliente se evapora y condensa una y otra vez en un ciclo continuo, transfiriendo su calor al agua que circula por el interior del intercambiador de calor hasta temperaturas de 65ºC. Un circuito cerrado de calentamiento, en muy baja presión, ideal para el calentamiento de agua de consumo en hoteles, lavanderías, baños industriales, reclusorios, etc. Gracias a su forma de operación, con un circuito cerrado de calentamiento o transferencia de calor agua/vapor (en baja presión, menor a 1 bar), nos brinda la solución mas  económica y eficiente, con una larga vida útil, para el calentamiento de agua de consumo. El cambiador de calor integral, elimina el peligro de corrosión por bajas temperaturas del lado de gases de combustión (Sistemas de calefacción o aguas de consumo - baños - a bajas temperaturas). Un circuito cerrado dentro de la caldera, donde se consume el vapor a través del cambiador de calor instalado en el domo de vapor. El consumo de combustible en comparación con calentadores de agua convencionales es mucho menor debido a su mayor área de transferencia de calor y mayor eficiencia.

Aplicaciones: Agua caliente de consumo para regaderas en hoteles, baños, reclusorios y hospitales. Agua caliente de consumo en lavanderías. Calefacción y aire acondicionado. Calentamiento de agua de albercas. Usos industriales. Ideal para cubrir las necesidades de agua caliente en: Baños públicos e industriales. Clubes e instalaciones recreativas y deportivas. Hoteles. SPAs y gimnasios medianos y grandes. Reclusorios. Hospitales. Calefacción No Requiere de: Tratamiento químico del agua. Suavizador de agua. Tanque se almacenamiento de condensados. Bomba de alimentación Tuberías externas de vapor. Válvulas y trampas de vapor. Cambiadores de calor externos. Purga de lodos. Tanques de expansión Tanque de purgas. Bombas y válvulas especiales (como las requeridas para aceite térmico). Aislamientos costosos. YA QUE TRABAJA INDEFINIDAMENTE CON LA MISMA AGUA.

Ventajas:

• EFICIENCIA DEL 100% EN LA TRANSFERENCIA DE CALOR (VAPOR/AGUA).
• AHORRO EN LA INSTALACION.
• AHORRO EN LA OPERACION.
• AHORRO EN EL MANTENIMIENTO.
• OPERACION AUTOMATICA.
• LARGA VIDA UTIL.
• ALTA EFICIENCIA DEL GENERADOR DE AGUA CALIENTE (HASTA 92%).
• MEDIO DE TRANSFERENCIA DE CALOR: AGUA
• INTERCAMBIO DE CALOR: DENTRO DEL  GENERADOR DE AGUA CALIENTE.
• NO REQUIERE DE LA VIGILANCIA CONTINUA DE UN OPERADOR.
• REQUERIMIENTOS PARA INTERCONEXION SUMAMENTE ECONOMICOS, SIN VALVULAS ESPECIALES, BOMBAS ESPECIALES U OTROS (AGUA).
• IMPOSIBILIDAD DE EXPLOSIÓN, YA QUE EL GENERADOR DE AGUA CALIENTE OPERA CASI SIN PRESION (MENOS DE 1 kg/cm2).
• EL UNICO MEDIO QUE ENTRA Y SALE DEL GENERADOR DE AGUA CALIENTE, ES EL AGUA CALENTADA EN EL INTERCAMBIADOR DE CALOR INTEGRAL.
• NO EXISTE EL PROBLEMA DE SEGURIDAD Y CONTAMINACION POR FUGAS EXTERNAS DE OTROS MEDIOS DE CALENTAMIENTO, COMO EN EL CASO DEL VAPOR Y DEL ACEITE TERMICO (ALTAMENTE FLAMABLE Y TOXICO).

Confiabilidad:

El único elemento, que se puede llegar a incrustar por presencia de sales en el agua, es el intercambiador de calor integral (al igual que cualquier intercambiador de calor calentado por otro medio: vapor, aceite térmico o fuego directo). Al incrustarse perderá su eficiencia en el intercambio de calor. Este elemento intercambiador se puede remplazar fácilmente, para su posterior limpieza. El peligro de que se queme o explote es inexistente, contrario a lo que puede suceder utilizando otro medio de calentamiento. = Larga vida útil con plena seguridad, confiabilidad de operación y la más alta eficiencia.

Con la ayuda de dos manómetros, que se instalan en la tubería de entrada y la tubería de salida del intercambiador de calor, apuntando en la bitácora del generador de agua caliente el diferencial de presión entre ambos, podemos detectar fácilmente el grado de incrustación interna del cambiador de calor integral:  Si el diferencial de presión aumenta a través del tiempo, se estará incrustando el interior de los tubos del cambiador de calor.

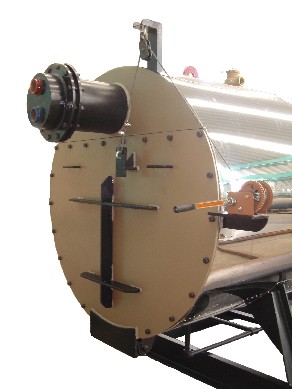

Parte trasera del generador de agua caliente Mercatherm SMB de 150C.C.

Para el operador:

Durante la primera puesta en marcha del  generador de agua caliente, nuestros técnicos de arranque, purgarán el aire del interior.  Una vez extraído el aire, el generador de agua caliente operará en forma automática, sin ninguna necesidad de purgas.

El generador de agua caliente MERCATHERM SMB debe trabajar indefinidamente con la misma agua.  El agua inicial al ser evaporada por primera vez, incrustará las mínimas porciones de sal que contenga ésta en el interior, sin producir daño alguno con ésta.  Después de esta, infinitamente pequeña cantidad de incrustación  en el generador de agua caliente, el agua se habrá destilado y no producirá incrustación adicional.

Por lo antes dicho, el generador de agua caliente MERCATHERM SMB trabaja en un circuito cerrado de agua.  El agua se evapora y se condensa al contacto con los tubos del cambiador de calor integral; volviéndose a repetir este ciclo infinidad de veces.

El generador de agua caliente MERCATHERM SMB con cambiador de calor integral NO DEBE PURGARSE NUNCA.

Los generadores de agua caliente MERCATHERM SMB, por su diseño de recondensación, consumen el vapor de calentamiento dentro del generador de agua caliente.  Por esta razón estos generadores de agua caliente NO DEBEN PURGARSE después del primer arranque.  De esta forma el agua alimentada en el primer arranque, será siempre la misma agua de trabajo del interior del generador de agua caliente.  Por medio de este principio de NO PURGA se obtiene una vida indefinida del generador de agua caliente, ya que no penetran en el circuito de evaporación sales contaminantes dañinas para el generador de agua caliente.

Únicamente es recomendable controlar el pH del agua del generador de agua caliente cada 3 meses, el cual deberá ser de 10 a 12, para así evitar corrosiones internas.  El generador de agua caliente MERCAHTERM SMB no requiere de ningún tratamiento químico adicional.

De esta forma las tuberías de carga inicial de agua y descarga de fondo deberán normalmente ser usadas únicamente  para el primer arranque o un vaciado eventual del generador de agua caliente.
