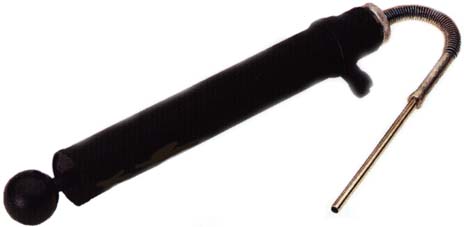

COMPARADOR DE HUMOS BRIGON-SMOKE-TESTER-NAW = MANCHA DE HOLLÍN.

El mejor indicador para detectar combustión incompleta, es el humo. Una combustión incompleta, además de ser un factor de contaminación ambiental, nos presenta depósitos de hollín en la caldera, los cuales bajan la eficiencia de las superficies de transferencia de calor de la caldera, y por lo tanto de la caldera.  El hollín es un aislante excelente, por lo cual una pequeña capa de hollín, se traduce en una significativa baja de eficiencia y como resultado un mayor gasto de combustible. Adicionalmente una producción de hollín por combustión incompleta, trae consigo costosos paros y limpiezas de fluxes. El comparador de humo debe estar presente en todos los cuartos de calderas, y se debe usar por lo menos cada semana. La escala de comparación de hollín, marca cifras del 0 al 9.  Cualquier cifra arriba del No. 2 es negativa.  Cifras 0 y 1 son las óptimas.

Principio de operación:  Una determinada cantidad de gases de combustión, es succionada, por medio de una bomba succionadora.  Esta muestra de gas pasa a través de un papel filtro BRIGON.  Esta muestra de papel filtro, una vez hecha la prueba se extrae de la bomba, y se compara con la escala BRIGON, para determinar el número de humo de la prueba.

Medición:  Inserte papel filtro BRIGON de prueba en la cabeza del comparador de humo BRIGON.  Fíjelo, apretando la tuerca. Inserte la boquilla metálica en la chimenea, utilizando un cono como medio de cierre.

Bombeé 10 veces, después de haber bombeado 10 veces, extraiga el papel y compárelo con la escala BRIGON para determinar el número de humo. El resultado no debe sobrepasar el número 2 de humo (óptimo es No. 0 y 1).

1. Limpie después de cada 30 pruebas, cuidadosamente el cilindro, el pistón y el tubo de prueba.  Si es necesario lubrique ligeramente el pistón.
2. Limpie la válvula y el asiento de la válvula con alcohol si se ha detectado alguna fuga.  Limpie también el nylon.
3. Haga una prueba de hermeticidad (contra fugas) tapando con el dedo el hoyo del tubo de pruebas.  Jale el pistón.  Si la válvula está sellada herméticamente la carrera no será mayor a 2 pulgadas.
4. Use solamente Papel-Filtro BRIGON y Escala de Humos BRIGON.
